L'étude et ensuite le dessin des plans sur ordinateur m'ont pris une paire d'années.
Ce très long travail était utile pour ajouter de la précision et des compléments à la remarquable monographie de Jean Boudriot.
Après le passage au scanner des plans de la monographie, chaque élément de la membrure a été redessiné pour supprimer toute incertitude ou approximation, à commencer par l'épaisseur des traits.
Sur cette vue partielle on discerne le tracé informatique superposé au plan scanné.Phase 1: dessin des lignes d'eau par interpolation des multiples données de la monographie et lissage. Gros travail.
Phase 2: les profils en coupe sont déterminés à partir des lignes d'eau modifiées.
La membrure n'est pas le seul ensemble à avoir été redessiné.Les ailes divergentes, représentées sur les plans, ne sont pas une construction logique ni traditionnelle. J'ai donc choisi de les mettre dans le prolongement de la structure comme sur les autres chébecs.

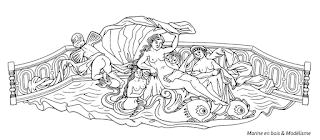

La réduction de la largeur du balcon de poupe m'a contraint de redessiner le tableau.
En fait, toutes les planches de la monographie ont été traitées, et des plans complémentaires ont été créés :
Trompe l'œil
Tête de gouvernail
Affût du canon de 8 livres
